Profil montażowy NICZUK SZ-A1,5 30×30×1,5 mm – 2000 mm

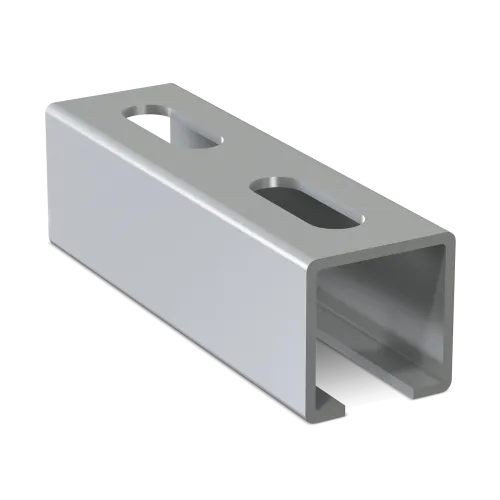

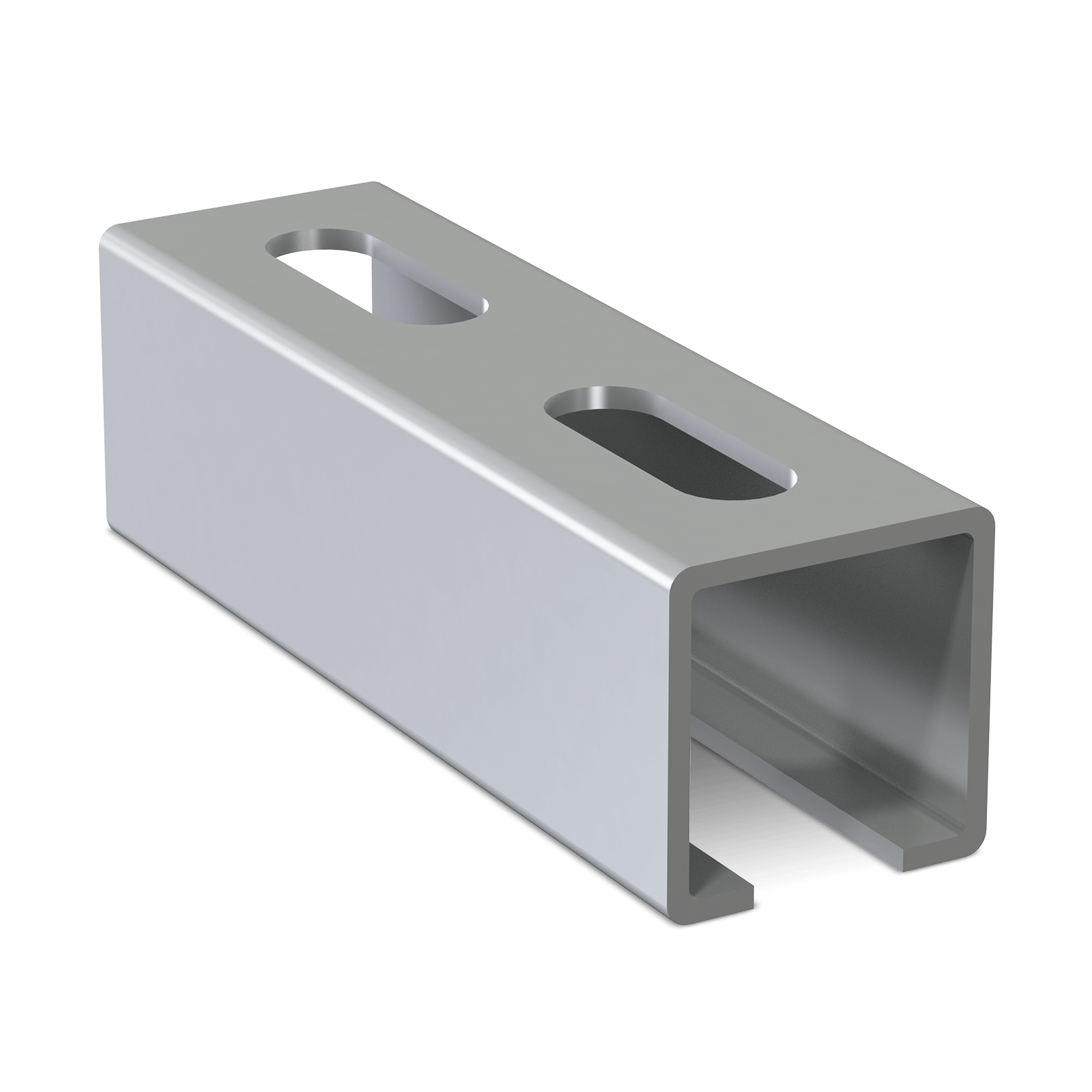

NICZUK SZ-A1,5 to uniwersalny profil montażowy o przekroju 30 × 30 mm i grubości ścianki 1,5 mm, przeznaczony do budowy różnego rodzaju układów mocowań oraz konstrukcji wsporczych.

Profil wykonany jest ze stali S250GD i zabezpieczony przed korozją poprzez ocynk ogniowy nanoszony metodą Sendzimira. Długość 2000 mm stanowi wygodny, uniwersalny odcinek montażowy, który można dopasować do konkretnej konstrukcji.

Uniwersalny profil do systemów mocowań

SZ-A1,5 został zaprojektowany jako element uniwersalnego systemu profili montażowych NICZUK. Jego konstrukcja umożliwia tworzenie uporządkowanych i powtarzalnych układów mocujących bez konieczności wykonywania otworów w profilu na etapie montażu.

Profil posiada powtarzalną perforację, która ułatwia rozmieszczenie punktów mocowania i pozwala na sprawne łączenie go z odpowiednimi elementami systemu. Na boku profilu znajduje się również nacięta skala centymetrowa, pomocna podczas wymiarowania i pozycjonowania elementów konstrukcji.

Konstrukcja 30 × 30 mm

Przekrój 30 × 30 mm sprawia, że SZ-A1,5 jest praktycznym rozwiązaniem do wykonywania lekkich i średnio obciążonych układów mocowań, konstrukcji wsporczych oraz różnego rodzaju zabudów instalacyjnych.

Grubość stali wynosząca 1,5 mm pozwala zachować korzystny kompromis pomiędzy sztywnością profilu, jego masą oraz łatwością obróbki i montażu.

Parametry profilu

Parametry techniczne zostały zweryfikowane na podstawie aktualnej strony produktowej NICZUK oraz katalogu producenta. Aktualna karta produktu podaje masę 2,12 kg dla odcinka 2000 mm.

Ocynk ogniowy metodą Sendzimira

Profil SZ-A1,5 wykonano ze stali S250GD z zabezpieczeniem powierzchni poprzez ocynk ogniowy nanoszony metodą Sendzimira.

Takie rozwiązanie zapewnia ochronę stalowego elementu przed korozją i jest charakterystyczne dla systemowych profili montażowych przeznaczonych do wykonywania konstrukcji i układów mocujących.

Powtarzalna perforacja i skala centymetrowa

Jedną z istotnych cech profilu SZ-A1,5 jest jego przygotowanie do szybkiego i powtarzalnego montażu.

Powtarzalna perforacja pozwala wykorzystać gotowe punkty mocowania, natomiast nacięta skala centymetrowa na boku profilu ułatwia określanie odległości oraz pozycjonowanie elementów podczas wykonywania konstrukcji.

Dzięki temu profil może być wygodnie wykorzystywany zarówno podczas wykonywania pojedynczych konstrukcji, jak i przy realizacji większej liczby powtarzalnych układów montażowych.

Zastosowanie

Profil NICZUK SZ-A1,5 30×30×1,5 mm przeznaczony jest do budowy układów mocowań i konstrukcji wsporczych.

Może być wykorzystywany między innymi do:

• wykonywania konstrukcji montażowych,

• budowy układów wsporczych,

• mocowania instalacji,

• tworzenia ram i lekkich konstrukcji stalowych,

• wykonywania podpór i elementów wsporczych,

• budowy indywidualnych systemów mocowań,

• realizacji konstrukcji wymagających powtarzalnych punktów montażowych.

Producent określa SZ-A1,5 jako element uniwersalnego systemu profili montażowych do budowania układów zamocowań.

Kompatybilność z systemem NICZUK

SZ-A1,5 jest częścią systemu montażowego NICZUK i może współpracować z dedykowanymi elementami systemu, między innymi z:

• łącznikami XZ7,

• wspornikami STS,

• podkładkami profilowymi PDC,

• nakrętkami przesuwnymi EZP,

• zaślepkami profili ZS.

Dobór konkretnych elementów należy przeprowadzić odpowiednio do projektowanej konstrukcji i wymaganych obciążeń.

Nośność profilu

Dla profilu SZ-A1,5 producent publikuje dane dotyczące dopuszczalnych obciążeń w zależności od sposobu obciążenia oraz rozpiętości wsporników.

Przykładowo, w tabelach nośności NICZUK dla obciążenia jedną siłą skupioną podano dla SZ-A1,5 wartości 2,46 kN przy rozpiętości 250 mm, 1,23 kN przy 500 mm oraz 0,61 kN przy 1000 mm. W przypadku obciążenia równomiernie rozłożonego wartości wynoszą odpowiednio 2,46 kN, 1,19 kN i 0,61 kN. Są to dane projektowe zależne od przyjętego sposobu podparcia i obciążenia — nie należy traktować ich jako uniwersalnej nośności każdego zastosowania.

Dlaczego warto wybrać SZ-A1,5?

Uniwersalny przekrój 30 × 30 mm
Sprawdzony format profilu pozwalający na tworzenie różnorodnych układów montażowych.

Powtarzalna perforacja
Gotowe otwory usprawniają montaż i ograniczają potrzebę dodatkowej obróbki profilu.

Skala centymetrowa
Nacięcia na boku profilu ułatwiają wymiarowanie oraz precyzyjne rozmieszczenie elementów.

Stal S250GD
Materiał przeznaczony do zastosowań konstrukcyjnych i systemów mocowań.

Zabezpieczenie antykorozyjne
Ocynk ogniowy nanoszony metodą Sendzimira zapewnia ochronę powierzchni stalowej.

Element systemu NICZUK
Profil może być łączony z dedykowanymi akcesoriami systemowymi, co pozwala tworzyć kompletne i uporządkowane układy mocowań.

Profil SZ-A1,5 2000 mm – dane produktu

Model: SZ-A1,5
Wymiary: 30 × 30 × 1,5 mm
Długość: 2000 mm
Materiał: stal S250GD
Powłoka: ocynk ogniowy, metoda Sendzimira
Masa: 2,12 kg
Oznaczenie: SZA1,5L2000
Numer katalogowy: 80730301520

FAQ

Jakie wymiary ma profil SZ-A1,5?

Profil ma przekrój 30 × 30 mm, a grubość materiału wynosi 1,5 mm.

Jaką długość ma ten wariant?

Prezentowany wariant ma długość 2000 mm, czyli 2 metry.

Z czego wykonany jest profil?

Profil wykonano ze stali S250GD.

Jak profil jest zabezpieczony przed korozją?

Producent podaje ocynk ogniowy nanoszony metodą Sendzimira.

Czy profil posiada perforację?

Tak. SZ-A1,5 posiada powtarzalną perforację, przygotowaną z myślą o wykonywaniu układów mocowań.

Czy profil ma skalę wymiarową?

Tak. Na boku profilu znajduje się nacięta skala centymetrowa, która ułatwia wymiarowanie podczas montażu.

Jaka jest masa profilu o długości 2000 mm?

Aktualna karta produktu NICZUK podaje masę 2,12 kg dla długości 2000 mm.

Jaki jest numer katalogowy?

Numer katalogowy produktu to 80730301520. Oznaczenie do zamówienia: SZA1,5L2000.

Czy profil można łączyć z innymi elementami systemu NICZUK?

Tak. Producent wskazuje dla tego systemu kompatybilne elementy, m.in. łączniki XZ7, wsporniki STS, podkładki PDC, nakrętki EZP oraz zaślepki ZS.

NICZUK SZ-A1,5 to uniwersalny profil montażowy 30 × 30 × 1,5 mm, łączący stal S250GD, zabezpieczenie antykorozyjne, powtarzalną perforację oraz skalę centymetrową w jednym rozwiązaniu systemowym.
