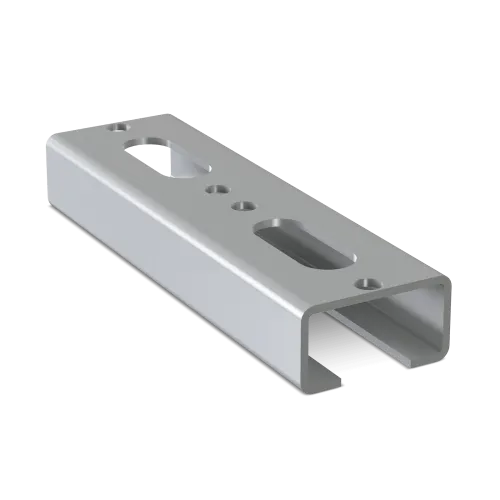

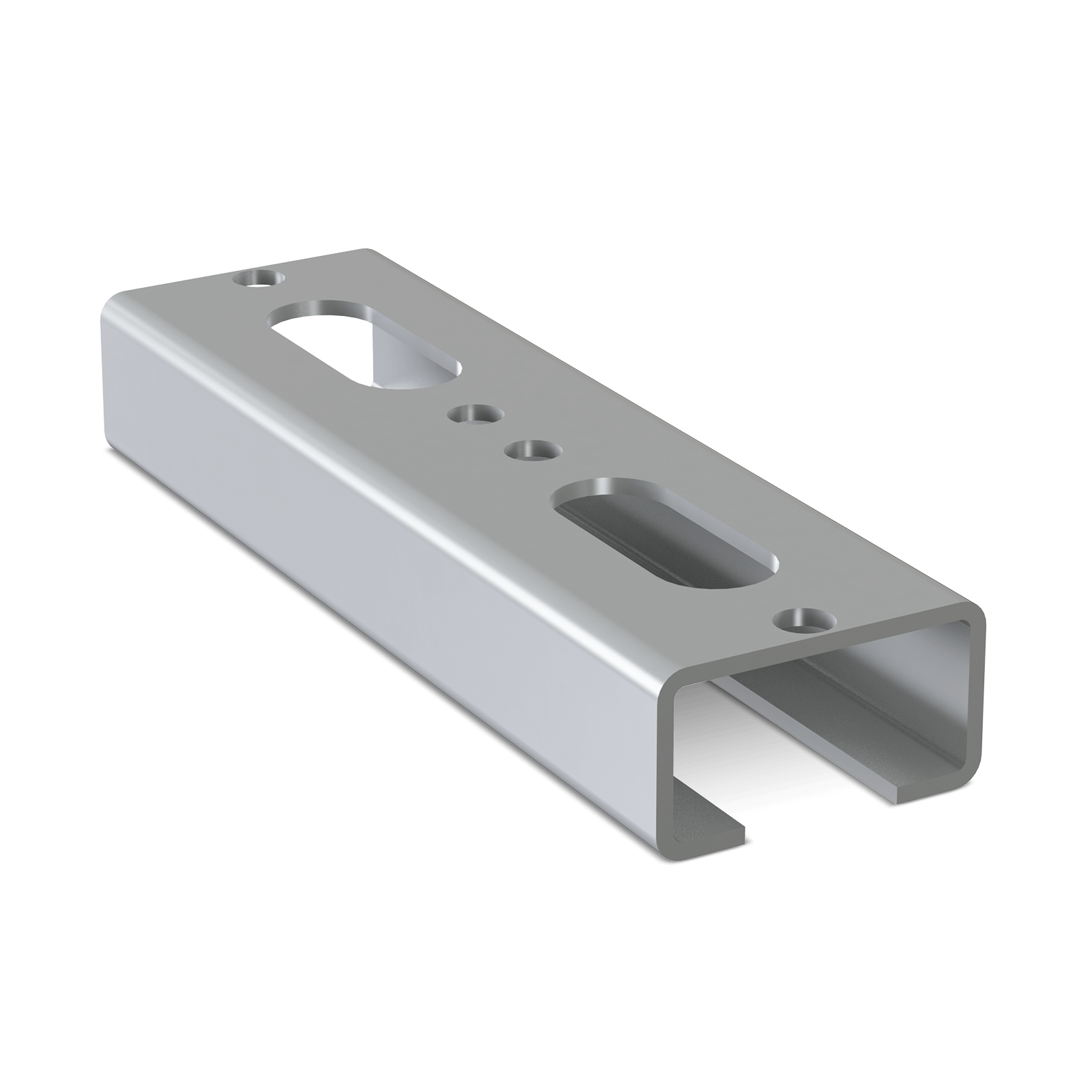

Profil montażowy NICZUK SZ-C1,5 30×16×1,5 mm – 2000 mm

NICZUK SZ-C1,5 to uniwersalny profil montażowy o przekroju 30 × 16 mm i grubości materiału 1,5 mm, przeznaczony do budowy układów mocowań, konstrukcji wsporczych oraz różnego rodzaju systemów montażowych.

Profil stanowi element systemu profili montażowych NICZUK, który pozwala na tworzenie uporządkowanych i powtarzalnych konstrukcji z wykorzystaniem dedykowanych akcesoriów systemowych. Wariant o długości 2000 mm zapewnia wygodny odcinek do wykonywania konstrukcji i może być dopasowywany do indywidualnych wymagań projektu.

Kompaktowy profil 30 × 16 mm do systemów mocowań

SZ-C1,5 został zaprojektowany jako profil o kompaktowym przekroju 30 × 16 mm. Dzięki temu może być stosowany tam, gdzie istotne jest zachowanie odpowiedniej funkcjonalności systemu przy jednoczesnym ograniczeniu gabarytów elementu.

Grubość materiału 1,5 mm oraz konstrukcja profilu pozwalają wykorzystywać go jako element różnego rodzaju układów montażowych i wsporczych.

Producent określa SZ-C1,5 jako element uniwersalnego systemu profili montażowych do budowania układów zamocowań.

Powtarzalna perforacja i skala centymetrowa

Jedną z najważniejszych cech profilu SZ-C1,5 jest powtarzalna perforacja, która pozwala korzystać z przygotowanych fabrycznie punktów mocowania.

Takie rozwiązanie przyspiesza montaż, ułatwia zachowanie powtarzalności rozmieszczenia elementów oraz ogranicza konieczność wykonywania dodatkowych otworów podczas instalacji.

Profil posiada również naciętą skalę centymetrową na boku, która ułatwia odmierzanie odległości i pozycjonowanie elementów podczas wykonywania konstrukcji.

Specyfikacja techniczna

Dane dotyczące wymiarów, długości, materiału, oznaczenia i numeru katalogowego potwierdzają aktualne materiały NICZUK. Aktualna karta produktu podaje masę 1,36 kg.

Zabezpieczenie antykorozyjne

Aktualna karta produktu NICZUK wskazuje dla modelu SZ-C1,5 zabezpieczenie powierzchni poprzez ocynk galwaniczny.

Jednocześnie aktualny katalog producenta opisuje ten profil jako wykonany ze stali S250GD i zabezpieczony ocynkiem ogniowym nanoszonym metodą zanurzeniową.

Ze względu na tę rozbieżność w materiałach producenta nie przypisujemy w opisie produktu jednego rodzaju powłoki jako bezdyskusyjnego parametru technologicznego. Przy wyborze produktu warto kierować się aktualną kartą produktu oraz dokumentacją producenta obowiązującą dla konkretnej partii.

Stal S250GD

Profil wykonany jest ze stali S250GD, co potwierdza aktualny katalog NICZUK. Materiał ten stanowi podstawę konstrukcji profilu przeznaczonego do zastosowań w systemach mocowań.

Połączenie stalowego profilu, fabrycznej perforacji i kompatybilnych elementów systemowych pozwala tworzyć konstrukcje dopasowane do konkretnego układu montażowego.

Systemowe rozwiązanie NICZUK

SZ-C1,5 nie jest pojedynczym, niezależnym elementem, lecz częścią systemu profili montażowych NICZUK.

Producent wskazuje jako produkty kompatybilne z systemem między innymi:

• kształtki XZ7,

• stopy STS,

• podkładki profilowe PDC,

• nakrętki ślizgowe EZP,

• zaślepki profili ZS.

Dzięki temu profil można wykorzystać jako bazę do budowy kompletnego układu mocowań, dobierając odpowiednie elementy łączeniowe i wsporcze do konkretnej konstrukcji.

Zastosowanie profilu SZ-C1,5

Profil montażowy NICZUK SZ-C1,5 30×16×1,5 mm może być stosowany między innymi do:

• wykonywania konstrukcji wsporczych,

• budowy systemów mocowań,

• tworzenia ram i lekkich konstrukcji montażowych,

• mocowania elementów instalacyjnych,

• wykonywania podpór i wsporników,

• budowy indywidualnych układów konstrukcyjnych,

• wykonywania powtarzalnych systemów mocowań,

• łączenia elementów z wykorzystaniem akcesoriów systemu NICZUK.

Dobór profilu powinien uwzględniać przewidywane obciążenia, sposób podparcia oraz wymagania konkretnej konstrukcji.

SZ-C1,5 – najważniejsze zalety

Kompaktowy przekrój 30 × 16 mm

Profil oferuje funkcjonalność systemowego elementu montażowego przy stosunkowo kompaktowym przekroju.

Powtarzalna perforacja

Fabrycznie wykonane otwory usprawniają rozmieszczanie punktów mocowania i przyspieszają montaż.

Skala centymetrowa

Nacięta skala na boku profilu ułatwia odmierzanie odległości oraz pozycjonowanie elementów.

Stal S250GD

Materiał potwierdzony w dokumentacji katalogowej producenta.

System NICZUK

Możliwość wykorzystania z dedykowanymi elementami systemowymi pozwala tworzyć kompletne i uporządkowane układy mocowań.

SZ-C1,5 2000 mm – dane produktu w skrócie

Model: SZ-C1,5
Przekrój: 30 × 16 mm
Grubość: 1,5 mm
Długość: 2000 mm
Materiał: stal S250GD
Perforacja: powtarzalna
Skala: centymetrowa
Masa wg aktualnej karty produktu: 1,36 kg
Oznaczenie: SZC1,5L2000
Numer katalogowy: 80730161520

FAQ

Jakie wymiary ma profil SZ-C1,5?

Profil ma przekrój 30 × 16 mm, a grubość materiału wynosi 1,5 mm.

Jaką długość ma ten wariant?

Prezentowany wariant ma długość 2000 mm.

Z jakiego materiału wykonano profil?

Profil wykonano ze stali S250GD.

Czy profil posiada perforację?

Tak. SZ-C1,5 posiada powtarzalną perforację, która jest jednym z elementów ułatwiających wykonywanie systemowych mocowań.

Czy profil posiada skalę wymiarową?

Tak. Producent podaje naciętą skalę centymetrową na boku profilu.

Jaka jest masa profilu 2000 mm?

Aktualna karta produktu NICZUK podaje 1,36 kg. Katalog producenta podaje 1,340 kg, dlatego w przypadku dokumentacji projektowej należy uwzględnić właściwe źródło producenta dla konkretnej wersji produktu.

Jakie jest oznaczenie produktu?

Oznaczenie do zamówienia to SZC1,5L2000, a numer katalogowy to 80730161520.

Z jakimi elementami można łączyć profil?

NICZUK wskazuje między innymi XZ7, STS, PDC, EZP oraz ZS jako produkty kompatybilne z systemem.

NICZUK SZ-C1,5 to kompaktowy profil montażowy 30 × 16 × 1,5 mm, przeznaczony do budowy profesjonalnych układów mocowań. Powtarzalna perforacja, skala centymetrowa i kompatybilność z systemem akcesoriów NICZUK pozwalają tworzyć uporządkowane i powtarzalne konstrukcje montażowe.
