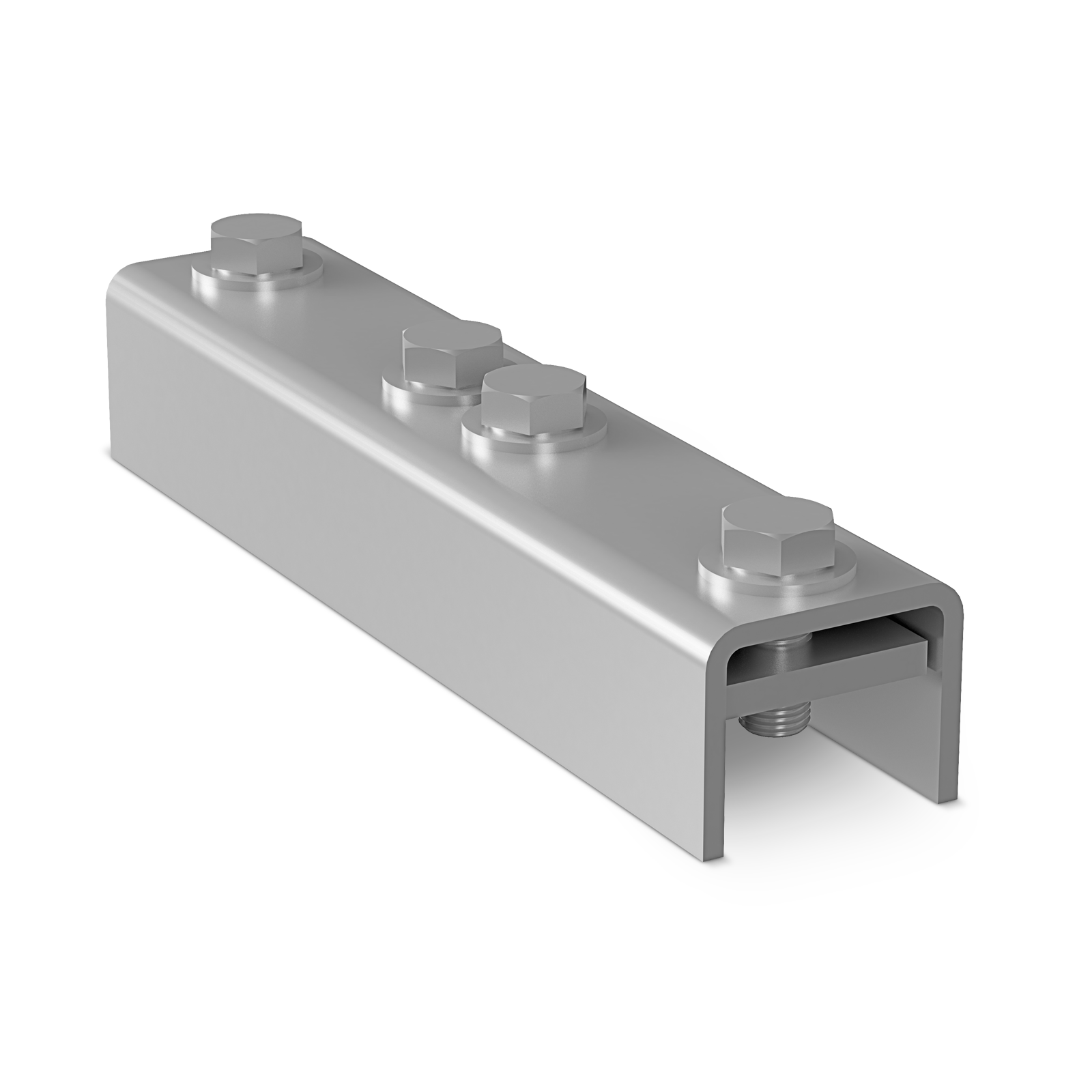

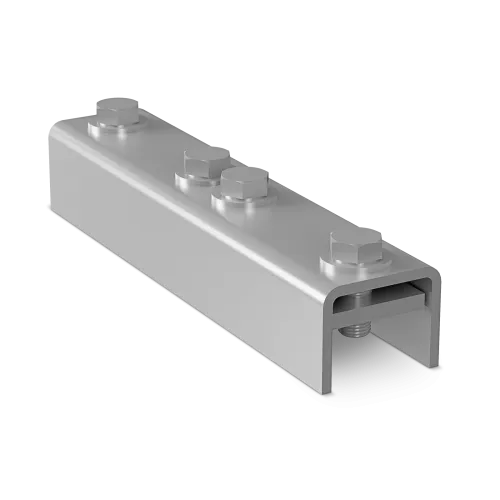

Łącznik zewnętrzny NICZUK LSE-MF do profilu szer. 41 mm M12 ocynk

NICZUK LSE-MF to systemowy łącznik zewnętrzny przeznaczony do wykonywania czołowych połączeń konstrukcyjnych profili montażowych o szerokości 41 mm. Model jest dedykowany do profili MG, MF, MH oraz MI, zapewniając rozwiązanie dopasowane do geometrii tej grupy profili systemowych NICZUK.

Łącznik pracuje w standardzie M12 i posiada ocynk galwaniczny. Konstrukcja serii LSE umożliwia regulację położenia otworu mocowania w profilu, ułatwiając precyzyjne wykonanie połączenia oraz montaż płaskich i przestrzennych układów konstrukcyjnych.

Dedykowany do profili o szerokości 41 mm

Model LSE-MF został opracowany z myślą o profilach:

• MG,

• MF,

• MH,

• MI.

Wspólna szerokość profili wynosząca 41 mm pozwala na zastosowanie dedykowanego rozwiązania łączącego w ramach systemu profili montażowych NICZUK.

Profesjonalne połączenie czołowe

Łącznik zewnętrzny LSE-MF służy do wykonywania czołowych połączeń konstrukcyjnych profili montażowych. Konstrukcja serii LSE została zaprojektowana tak, aby umożliwiać wielokrotną regulację położenia otworu mocowania w profilu.

Takie rozwiązanie ułatwia dokładne dopasowanie elementów podczas montażu oraz pozwala na profesjonalne wykonywanie zarówno płaskich, jak i przestrzennych układów zamocowań.

Najważniejsze cechy

• przeznaczony do profili MG, MF, MH i MI,

• do profili o szerokości 41 mm,

• zewnętrzny łącznik do połączeń czołowych,

• połączenie w standardzie M12,

• możliwość regulacji położenia otworu mocowania,

• wymiary: A = 42 mm, L = 226 mm, H = 40 mm, g = 4 mm,

• zabezpieczenie powierzchni: ocynk galwaniczny,

• element systemu profili montażowych NICZUK.

Dane techniczne

Wymiary, zastosowanie, gwint, powłoka, oznaczenie zamówieniowe i numer katalogowy potwierdza aktualna karta NICZUK.

Ważna informacja dotycząca masy

W przypadku masy występuje rozbieżność pomiędzy aktualnymi materiałami producenta. Aktualna karta produktu NICZUK podaje 1,374 kg, natomiast najnowszy katalog produktowy podaje dla LSEMF 0,810 kg. Ze względu na brak zgodności źródeł nie należy przedstawiać obu wartości jako jednej pewnej specyfikacji.

Komplet elementów montażowych

Dla wariantów LSEMF oraz LSEMB katalog NICZUK wskazuje komplet obejmujący:

• łącznik,

• płytkę gwintowaną,

• 4 podkładki okrągłe,

• 4 śruby z łbem sześciokątnym z pełnym gwintem.

Dzięki temu LSE-MF stanowi systemowe rozwiązanie przygotowane do wykonania połączenia z wykorzystaniem dedykowanych elementów złącznych.

Zastosowanie

LSE-MF znajduje zastosowanie w konstrukcjach wykonywanych z profili montażowych MG, MF, MH i MI. Może być wykorzystywany do wykonywania połączeń czołowych w:

• konstrukcjach płaskich,

• konstrukcjach przestrzennych,

• ramach,

• układach wsporczych,

• rozbudowanych konstrukcjach systemowych z profili NICZUK.

Producent wskazuje serię LSE jako rozwiązanie przeznaczone do tworzenia czołowych połączeń konstrukcyjnych oraz profesjonalnego łączenia płaskich i przestrzennych układów zamocowań.

Regulacja położenia połączenia

Istotną zaletą systemu LSE jest możliwość wielokrotnej regulacji położenia otworu mocowania w profilu montażowym. Funkcja ta pozwala dokładniej dopasować położenie elementów podczas wykonywania konstrukcji.

W praktyce ułatwia to montaż oraz pozwala na precyzyjne ustawienie połączenia względem pozostałych elementów konstrukcji.

Zabezpieczenie antykorozyjne

LSE-MF posiada ocynk galwaniczny, wskazany przez NICZUK jako zabezpieczenie antykorozyjne tego elementu.

Kompatybilność systemowa

LSE-MF / LSEMF jest przeznaczony do:

• profili MG 41 mm,

• profili MF 41 mm,

• profili MH 41 mm,

• profili MI 41 mm.

Ważne jest właściwe dobranie wariantu LSE do geometrii profilu. Dla profili o szerokości 50 mm producent przewiduje odrębny model LSE-MB, przeznaczony do profili MB i ME.

Dlaczego warto zastosować LSE-MF?

Dedykowane dopasowanie
Łącznik został przeznaczony do konkretnej grupy profili o szerokości 41 mm.

Systemowe połączenie czołowe
Pozwala wykonywać konstrukcyjne połączenia czołowe profili montażowych.

Regulacja podczas montażu
Konstrukcja serii LSE umożliwia regulację położenia otworu mocowania.

Uniwersalne zastosowanie konstrukcyjne
LSE-MF może być stosowany w płaskich i przestrzennych układach zamocowań.

Spójność systemu NICZUK
Łącznik został zaprojektowany jako element systemu profili montażowych NICZUK.

FAQ

Do jakich profili pasuje LSE-MF?

LSE-MF jest przeznaczony do profili MG, MF, MH oraz MI o szerokości 41 mm.

Jaki gwint ma LSE-MF?

Łącznik wykorzystuje połączenie M12.

Do czego służy łącznik LSE-MF?

Służy do wykonywania czołowych połączeń konstrukcyjnych profili montażowych oraz łączenia płaskich i przestrzennych układów zamocowań.

Jakie są wymiary LSE-MF?

Producent podaje: A = 42 mm, L = 226 mm, H = 40 mm oraz g = 4 mm.

Czy LSE-MF jest ocynkowany?

Tak. Zabezpieczenie antykorozyjne stanowi ocynk galwaniczny.

Jaki jest numer katalogowy LSE-MF?

Numer katalogowy to 81140141410, a oznaczenie do zamówienia LSEMF.
