Łącznik zewnętrzny NICZUK LSE-MB do profilu szer. 50 mm M12 ocynk

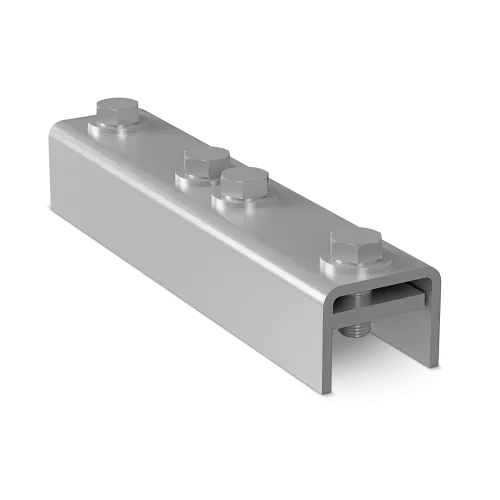

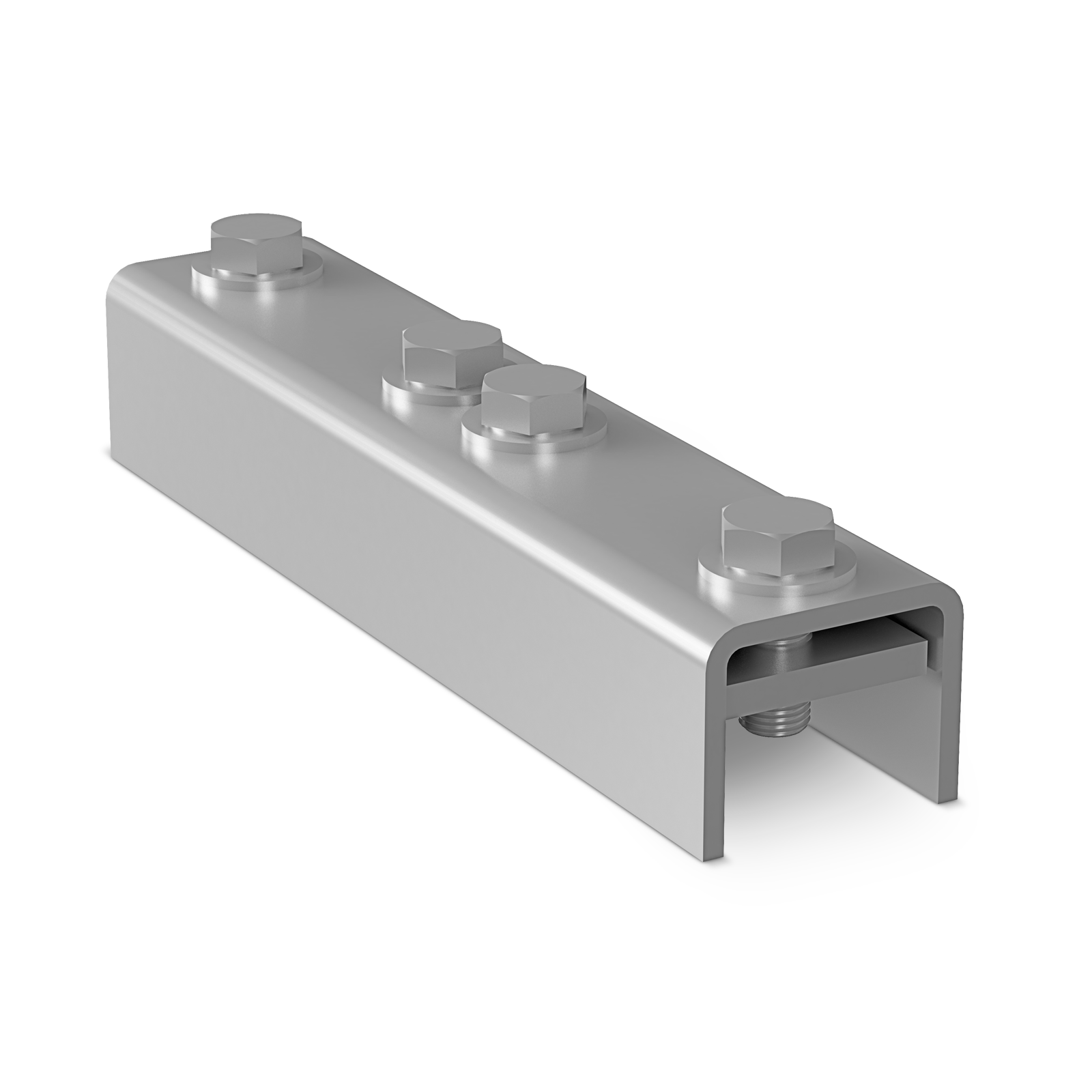

NICZUK LSE-MB to systemowy łącznik zewnętrzny przeznaczony do wykonywania czołowych połączeń konstrukcyjnych profili montażowych MB i ME o szerokości 50 mm. Element umożliwia profesjonalne łączenie profili w konstrukcjach płaskich i przestrzennych, zapewniając rozwiązanie dopasowane do geometrii profili systemowych NICZUK.

Łącznik wykonano w konfiguracji z połączeniem M12 i zabezpieczono ocynkiem galwanicznym. Konstrukcja LSE pozwala również na regulację położenia otworu mocowania w profilu, co ułatwia precyzyjne wykonanie połączenia.

Dedykowany do profili MB i ME

Model LSE-MB jest przeznaczony do profili MB oraz ME o szerokości 50 mm. Jest to zewnętrzny element łączący, stosowany przy wykonywaniu połączeń czołowych profili montażowych.

Dzięki dopasowaniu do konkretnej grupy profili LSE-MB stanowi element systemowy, który pozwala zachować spójność rozwiązania konstrukcyjnego oraz właściwą geometrię wykonywanego połączenia.

Regulacja położenia punktu mocowania

Jedną z funkcjonalnych cech systemu LSE jest możliwość wielokrotnej regulacji położenia otworu mocowania w profilu montażowym. Ułatwia to dopasowanie połączenia podczas montażu i pozwala precyzyjniej ustawić elementy konstrukcji.

Rozwiązanie zostało opracowane z myślą o profesjonalnym łączeniu zarówno płaskich, jak i przestrzennych układów zamocowań.

Najważniejsze cechy

• przeznaczony do profili MB i ME,

• do profili o szerokości 50 mm,

• typ połączenia: czołowe,

• zewnętrzna konstrukcja łącznika,

• połączenie w standardzie M12,

• możliwość regulacji położenia otworu mocowania,

• wymiary: A = 51 mm, L = 226 mm, H = 40 mm, g = 4 mm,

• zabezpieczenie powierzchni: ocynk galwaniczny,

• rozwiązanie systemowe NICZUK.

Dane techniczne

Wymiary, zastosowanie, gwint, powłoka, oznaczenie zamówieniowe i numer katalogowy są zgodne z aktualną kartą produktu NICZUK.

Uwaga dotycząca masy: aktualna karta produktu NICZUK podaje 1,464 kg, natomiast najnowszy katalog produktowy NICZUK podaje dla LSEMB 0,880 kg. Ze względu na tę rozbieżność warto przed publikacją oferty przyjąć jedną wartość zgodnie z wewnętrznym standardem sklepu lub potwierdzić ją bezpośrednio u producenta.

Zastosowanie

LSE-MB służy do wykonywania czołowych połączeń konstrukcyjnych profili montażowych MB i ME. Może być stosowany przy budowie:

• konstrukcji płaskich,

• konstrukcji przestrzennych,

• ram i układów wsporczych,

• rozbudowanych systemów wykonanych z profili montażowych NICZUK.

Jego zastosowanie pozwala wykonać połączenie zewnętrzne bez konieczności stosowania łącznika wewnętrznego w tym samym miejscu. Producent określa serię LSE jako rozwiązanie do profesjonalnego łączenia płaskich i przestrzennych układów zamocowań.

Komplet systemowy

Dla modeli LSEMF i LSEMB producent wskazuje konfigurację obejmującą:

• łącznik,

• płytkę gwintowaną,

• 4 podkładki okrągłe,

• 4 śruby z łbem sześciokątnym z pełnym gwintem.

Takie rozwiązanie pozwala wykonać połączenie z wykorzystaniem elementów przewidzianych przez system NICZUK.

Zabezpieczenie antykorozyjne

LSE-MB posiada ocynk galwaniczny. Jest to powłoka wskazana przez NICZUK dla tego produktu jako zabezpieczenie antykorozyjne.

Warto jednocześnie rozróżniać ocynk galwaniczny od ocynku ogniowego — producent wskazuje ocynk galwaniczny jako rozwiązanie stosowane przede wszystkim do elementów przeznaczonych do montażu wewnątrz budynków.

Dlaczego warto zastosować LSE-MB?

Dedykowane dopasowanie
Łącznik został przeznaczony do profili MB i ME o szerokości 50 mm.

Profesjonalne połączenie czołowe
LSE-MB umożliwia wykonywanie konstrukcyjnych połączeń czołowych profili montażowych.

Regulacja położenia
Konstrukcja systemu LSE pozwala na wielokrotną regulację położenia otworu mocowania w profilu.

System NICZUK
Łącznik jest elementem dedykowanym do systemu profili montażowych NICZUK.

Kompletne rozwiązanie montażowe
Wariant LSEMB jest przewidziany do stosowania z płytką gwintowaną, podkładkami i śrubami z pełnym gwintem.

Kompatybilność systemowa

LSE-MB / LSEMB jest przeznaczony do profili:

• MB,

• ME.

Nie należy mylić go z wariantem LSE-MF, który jest przeznaczony do profili MG, MF, MH i MI. Oba rozwiązania wykorzystują połączenie M12, ale są dopasowane do różnych geometrii profili.

FAQ

Do jakich profili pasuje LSE-MB?

LSE-MB jest przeznaczony do profili MB i ME o szerokości 50 mm.

Jaki gwint ma łącznik LSE-MB?

LSE-MB wykorzystuje połączenie M12.

Do czego służy LSE-MB?

Służy do wykonywania czołowych połączeń konstrukcyjnych profili montażowych oraz profesjonalnego łączenia płaskich i przestrzennych układów zamocowań.

Jakie są wymiary LSE-MB?

Producent podaje: A = 51 mm, L = 226 mm, H = 40 mm oraz g = 4 mm.

Czy LSE-MB jest ocynkowany?

Tak. Aktualna karta NICZUK podaje ocynk galwaniczny.

Jaki jest numer katalogowy LSE-MB?

Numer katalogowy to 81140150400, a oznaczenie do zamówienia LSEMB.
