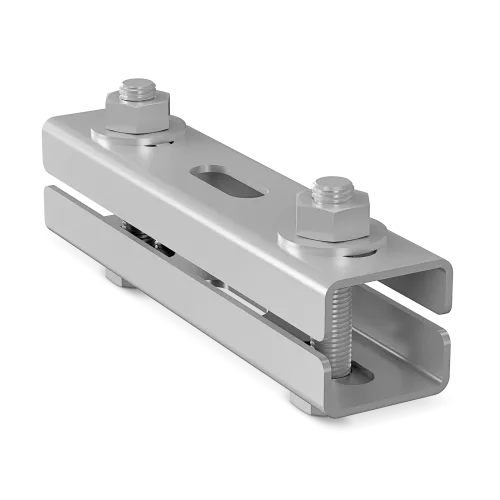

Łącznik zewnętrzny NICZUK LSE-A do profilu A M10 ocynk – komplet

NICZUK LSE-A to systemowy łącznik zewnętrzny przeznaczony do wykonywania czołowych połączeń konstrukcyjnych profili montażowych typu A. Rozwiązanie umożliwia łączenie profili w układach płaskich i przestrzennych oraz pozwala na regulację położenia otworu mocowania względem profilu.

Łącznik został zaprojektowany jako kompletne rozwiązanie montażowe, obejmujące elementy niezbędne do wykonania połączenia. Zastosowanie ocynku galwanicznego zapewnia zabezpieczenie powierzchni elementów stalowych przed korozją.

Systemowe połączenie profili typu A

LSE-A należy do rodziny łączników zewnętrznych LSE przeznaczonych do wykonywania połączeń czołowych profili montażowych. Konstrukcja łącznika pozwala na wielokrotną regulację położenia otworu mocowania w profilu, co ułatwia dopasowanie połączenia podczas montażu.

Rozwiązanie jest przeznaczone zarówno do tworzenia prostych połączeń profili, jak i bardziej rozbudowanych konstrukcji przestrzennych.

Komplet LSE-A

Wariant LSE-A dostarczany jest jako kompletny zestaw montażowy. W skład kompletu wchodzą:

• 2 łączniki – element górny i dolny,

• 4 podkładki okrągłe,

• 2 nakrętki sześciokątne,

• 2 śruby z łbem sześciokątnym z pełnym gwintem M10×50.

Tak skonfigurowany zestaw pozwala wykonać kompletne połączenie bez konieczności osobnego dobierania podstawowych elementów złącznych.

Najważniejsze cechy

• przeznaczony do profili typu A,

• zewnętrzny łącznik do połączeń czołowych,

• umożliwia regulację położenia otworu mocowania,

• przeznaczony do konstrukcji płaskich i przestrzennych,

• połączenie w systemie M10,

• śruby M10×50 z pełnym gwintem,

• zabezpieczenie powierzchni poprzez ocynk galwaniczny,

• kompletny zestaw montażowy,

• rozwiązanie systemowe NICZUK.

Dane techniczne

Dane wymiarowe i katalogowe pochodzą z dokumentacji produktowej NICZUK.

Zastosowanie

Łącznik LSE-A znajduje zastosowanie przy wykonywaniu konstrukcji z profili montażowych typu A, w których wymagane jest czołowe połączenie profili.

Może być stosowany do:

• łączenia profili w układach płaskich,

• wykonywania połączeń przestrzennych,

• budowy konstrukcji wymagających regulacji położenia punktu mocowania,

• tworzenia systemowych konstrukcji montażowych z profili NICZUK.

Producent wskazuje LSE jako rozwiązanie do profesjonalnego łączenia płaskich i przestrzennych układów zamocowań.

Regulacja położenia połączenia

Jedną z istotnych funkcji LSE-A jest możliwość wielokrotnej regulacji położenia otworu mocowania w profilu. Pozwala to precyzyjniej dopasować położenie elementów podczas wykonywania konstrukcji i ułatwia montaż połączeń czołowych.

Dzięki zewnętrznej konstrukcji łącznik może być stosowany bez ingerowania w wewnętrzną przestrzeń profilu.

Zabezpieczenie antykorozyjne

Elementy LSE-A posiadają ocynk galwaniczny, stanowiący zabezpieczenie powierzchni przed korozją. Jest to standardowe wykończenie przewidziane dla tego elementu w systemie NICZUK.

Dlaczego warto zastosować LSE-A?

Systemowe rozwiązanie
LSE-A został zaprojektowany jako element systemu profili montażowych NICZUK.

Kompletny zestaw
W komplecie znajdują się dwa łączniki oraz wymagane podstawowe elementy złączne.

Regulacja położenia
Konstrukcja pozwala regulować położenie punktu mocowania względem profilu.

Uniwersalne zastosowanie konstrukcyjne
Łącznik może być wykorzystywany zarówno w połączeniach płaskich, jak i przestrzennych.

Estetyczne połączenie zewnętrzne
Konstrukcja LSE pozwala wykonać czołowe połączenie profili bez stosowania wewnętrznego łącznika profilu.

Kompatybilność systemowa

LSE-A jest przeznaczony do profili typu A. W systemie NICZUK rodzina LSE obejmuje również warianty przeznaczone do innych profili montażowych, jednak LSE-A należy dobierać konkretnie do profilu A.

FAQ

Do jakiego profilu przeznaczony jest LSE-A?

LSE-A jest przeznaczony do profili montażowych typu A.

Jaki gwint zastosowano w LSE-A?

Łącznik wykorzystuje połączenie M10, a w komplecie znajdują się dwie śruby M10×50 z pełnym gwintem.

Co zawiera komplet LSE-A?

Komplet obejmuje dwa łączniki – górny i dolny – cztery podkładki okrągłe, dwie nakrętki sześciokątne oraz dwie śruby M10×50.

Czy LSE-A jest ocynkowany?

Tak. Producent podaje ocynk galwaniczny jako zabezpieczenie antykorozyjne.

Jaki jest numer katalogowy LSE-A?

Numer katalogowy produktu to 81140130300, a oznaczenie do zamówienia LSEA.

Jaka jest masa kompletu?

Masa katalogowa kompletu LSE-A wynosi 0,340 kg.
