Wymiana powietrza w domu jest niezwykle ważna dla samopoczucia i zdrowia jego mieszkańców. Przez setki lat ten proces przebiegał zupełnie naturalnie, dzięki grawitacji. Powietrze ulatywało i dostawało się do pomieszczeń poprzez okna oraz nieszczelności. Z czasem jednak, wraz z rozwojem budownictwa, domy zaczęły być coraz szczelniejsze, by lepiej zatrzymywać ciepło. Zmusiło to wentylację grawitacyjną do ewolucji, wprowadzenia kanałów wentylacyjnych, a z czasem również nawiewników. Rosnące zanieczyszczenie powietrza sprawiło jednak, że dla wielu osób te zmiany okazały się niewystarczające. W ostatnich latach rośnie więc popularność wentylacji mechanicznej.
Te dwa rodzaje instalacji znacząco się od siebie różnią. Wentylacja grawitacyjna korzysta z gładkich rur w pionowo wybudowanych kanałach wentylacyjnych. Jako że powietrze przepływa przez nie dzięki grawitacji, bardzo ważne, by napotykało jak najmniejszy opór. Dlatego faktura rur jest w tym przypadku niezwykle istotna. Z kolei wentylacja mechaniczna przeprowadza powietrze dzięki wentylatorom, które nadają mu odpowiednią siłę. Pozwala to na wykorzystanie każdego rodzaju rur wentylacyjnych, jeśli tylko zostaną zainstalowane we właściwy sposób.
Jakie rury będą najlepsze do wybranego systemu wentylacji?
Kształt rur nie ma większego znaczenia, choć te owalne są najłatwiejsze w montażu. Istotniejsza jest izolacja: dziś stosuje się głównie rury izolowane, nieizolowane wykorzystując jedynie okazjonalnie do krótkich odcinków. Wynika to z faktu, że brak izolacji nie chroni wystarczająco dobrze przed wilgocią. To jedyne istotne warunki w instalacji mechanicznej – można dobrać do niej dowolne rury wentylacyjne. W przypadku okapu istotne jest jednak wykorzystanie maksymalnego potencjału instalacji, dlatego warto zastosować gładkie i sztywne rury o średnicy identycznej z tą wylotu wentylatora.
Tak jak wspomniano wyżej, w wentylacji grawitacyjnej niezwykle ważna jest faktura rur, która nie powinna stawiać oporu powietrzu. Warto wykorzystać więc gładkie sztywne rury Spiro lub podobne (na przykład z blachy lub PCV).
Jaka średnica rury do wentylacji grawitacyjnej?
Średnica rur do wentylacji grawitacyjnej zależy od wymaganego przepływu powietrza w danym pomieszczeniu. W budynkach mieszkalnych najczęściej stosuje się przewody 100-150 mm, a średnicę 200 mm rezerwuje się dla obiektów o zwiększonym zapotrzebowaniu na wymianę powietrza.
Jak dobrać średnicę do pomieszczenia
Punktem wyjścia są normatywne strumienie powietrza wywiewanego. Dla kuchni z kuchenką gazową to minimum 70 m³/h, dla łazienki 50 m³/h, dla WC 30 m³/h. Do tych wartości dobierasz przekrój tak, żeby prędkość przepływu w kanale nie była zbyt wysoka, bo grawitacja nie wybaczy nadmiernych oporów.
- 100 mm - typowo WC, mniejsze łazienki, pomocnicze wywiewy
- 125 mm - standard dla łazienek i kuchni w mieszkaniach
- 150 mm - kuchnie z większym obciążeniem, pomieszczenia o dużej kubaturze
- 200 mm - obiekty użyteczności publicznej, kanały zbiorcze
W naszych realizacjach widzimy, że najczęstszym błędem jest zaniżanie średnicy w kuchni. Instalator dobiera 100 mm, a potem system nie wyciąga zapachów gotowania. Lepiej mieć zapas przekroju niż walczyć z reklamacją.
Czy można dać plastikowe rury do wentylacji?
Plastikowe rury PVC są dopuszczone zarówno do wentylacji grawitacyjnej, jak i mechanicznej, pod warunkiem odpowiedniej izolacji termicznej. Bez izolacji na zimnej powierzchni przewodu skrapla się para wodna, co prowadzi do zawilgocenia i rozwoju pleśni.
Gdzie izolacja jest obowiązkowa
Kondensacja pojawia się wszędzie tam, gdzie ciepłe, wilgotne powietrze wywiewane styka się z chłodną ścianką rury. Krytyczne odcinki to:
- przewody prowadzone przez nieogrzewane poddasze
- fragmenty w garażu lub pomieszczeniach technicznych
- kanały przechodzące przez strefy o dużej różnicy temperatur
Stosuj otulinę z wełny mineralnej lub kauczuku syntetycznego o grubości 25-50 mm, zależnie od warunków. Tworzywo sztuczne ma tu przewagę nad blachą, bo jest gładkie, odporne na korozję i łatwe w łączeniu, ale to izolacja decyduje o trwałości układu.
Sama rura z tworzywa nie jest problemem. Problemem jest zawsze mostek termiczny, który zostawił brak otuliny na chłodnym odcinku.
Projekt wentylacji grawitacyjnej, jak dobrać przewody?
Dobór przewodów do wentylacji grawitacyjnej opiera się na trzech decyzjach: fakturze powierzchni wewnętrznej, średnicy dopasowanej do przepustowości pomieszczeń oraz zastosowaniu odpowiedniej armatury końcowej. Razem tworzą stabilny, samoregulujący się układ naturalnej wymiany powietrza.
Krok 1: policz wymagany strumień powietrza
Zsumuj normatywne wywiewy dla wszystkich pomieszczeń podłączonych do pionu. To baza, od której dobierasz przekroje. Nie idź na skróty, bo zaniżony strumień zemści się na etapie odbioru.
Krok 2: dobierz średnicę i długość pionu
Im wyższy pion, tym silniejszy ciąg grawitacyjny. W praktyce minimalna efektywna wysokość kanału wywiewnego to około 2 m ponad wlot. Krótkie piony na najwyższych kondygnacjach wymagają większych średnic, żeby zrekompensować słabszy ciąg. To dlatego mieszkania na ostatnim piętrze bywają problematyczne.
Krok 3: zamknij układ właściwą armaturą
Element końcowy decyduje o tym, czy powietrze faktycznie opuści pomieszczenie w kontrolowany sposób. Do wywiewu w grawitacji stosuje się kratki i anemostaty wywiewne, a tam gdzie chcesz regulować przepływ, przydaje się anemostat z możliwością nastawy. W układach z nawiewem mechanicznym pracują z kolei anemostaty nawiewne, w tym warianty czterokierunkowe czy wirowe, dobierane pod zasięg strumienia i estetykę pomieszczenia.
- anemostaty wywiewne - kontrolowane usuwanie powietrza z kuchni i łazienek
- anemostaty nawiewne - rozprowadzanie powietrza w układach mechanicznych, także wersje czarne i chromoniklowe do wnętrz o wyższym standardzie
- anemostaty wirowe - większe zasięgi rzutu i lepsze mieszanie powietrza w pomieszczeniach o dużej kubaturze
W projektach hybrydowych, gdzie część układu działa grawitacyjnie, a część mechanicznie, dobór armatury i przewodów pod konkretną strefę jest kluczowy. Tu właśnie widać różnicę między katalogiem dobranym przypadkowo a asortymentem uporządkowanym według fizyki systemu.
Najczęściej zadawane pytania
Czy rury elastyczne (flex) nadają się do wentylacji grawitacyjnej?

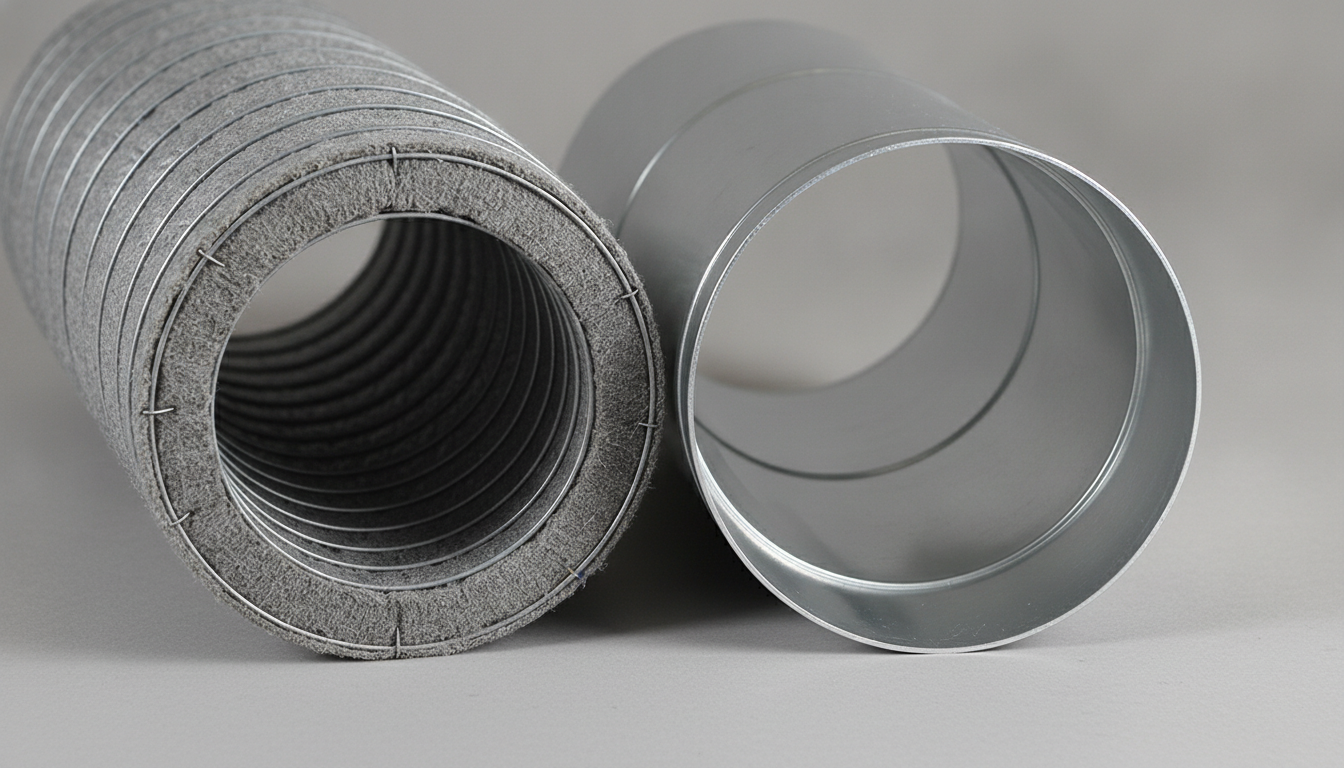

Rury elastyczne typu flex mają wysoką chropowatość wewnętrzną, co teoretycznie sprzyja grawitacji, ale ich pofałdowana ścianka generuje trudne do przewidzenia opory na zagięciach. W praktyce sprawdzają się jako krótkie odcinki połączeniowe, nie jako główny pion wywiewny. Do stałych przewodów grawitacyjnych lepiej dobrać sztywne kanały systemowe.
Jak połączyć wentylację grawitacyjną z mechaniczną w jednym budynku?
W układach hybrydowych rozdzielasz strefy: grawitacja obsługuje pomieszczenia mokre, a mechanika, na przykład rekuperacja, pracuje na oddzielnych przewodach Spiro. Nie łącz obu systemów na wspólnym pionie, bo wentylator zaburza naturalny ciąg. Kluczowy jest dobór armatury i przewodów osobno pod każdą strefę.
Czy średnica rury musi być taka sama na całej długości pionu?
Nie zawsze. Przy kanałach zbiorczych średnica rośnie w miarę dołączania kolejnych wywiewów, żeby zachować stabilny przepływ. W pionach indywidualnych zwykle utrzymujesz jeden przekrój, ale na najwyższych kondygnacjach warto go zwiększyć, bo krótki pion daje słabszy ciąg.
Jaki materiał przewodów jest najtrwalszy w wilgotnych warunkach?
W strefach o dużej wilgotności najlepiej sprawdza się tworzywo sztuczne odporne na korozję lub blacha ocynkowana z izolacją. W naszych realizacjach przewody antybakteryjne dają dodatkową przewagę tam, gdzie ryzyko rozwoju drobnoustrojów jest realne, na przykład w kuchniach zbiorowego żywienia.
