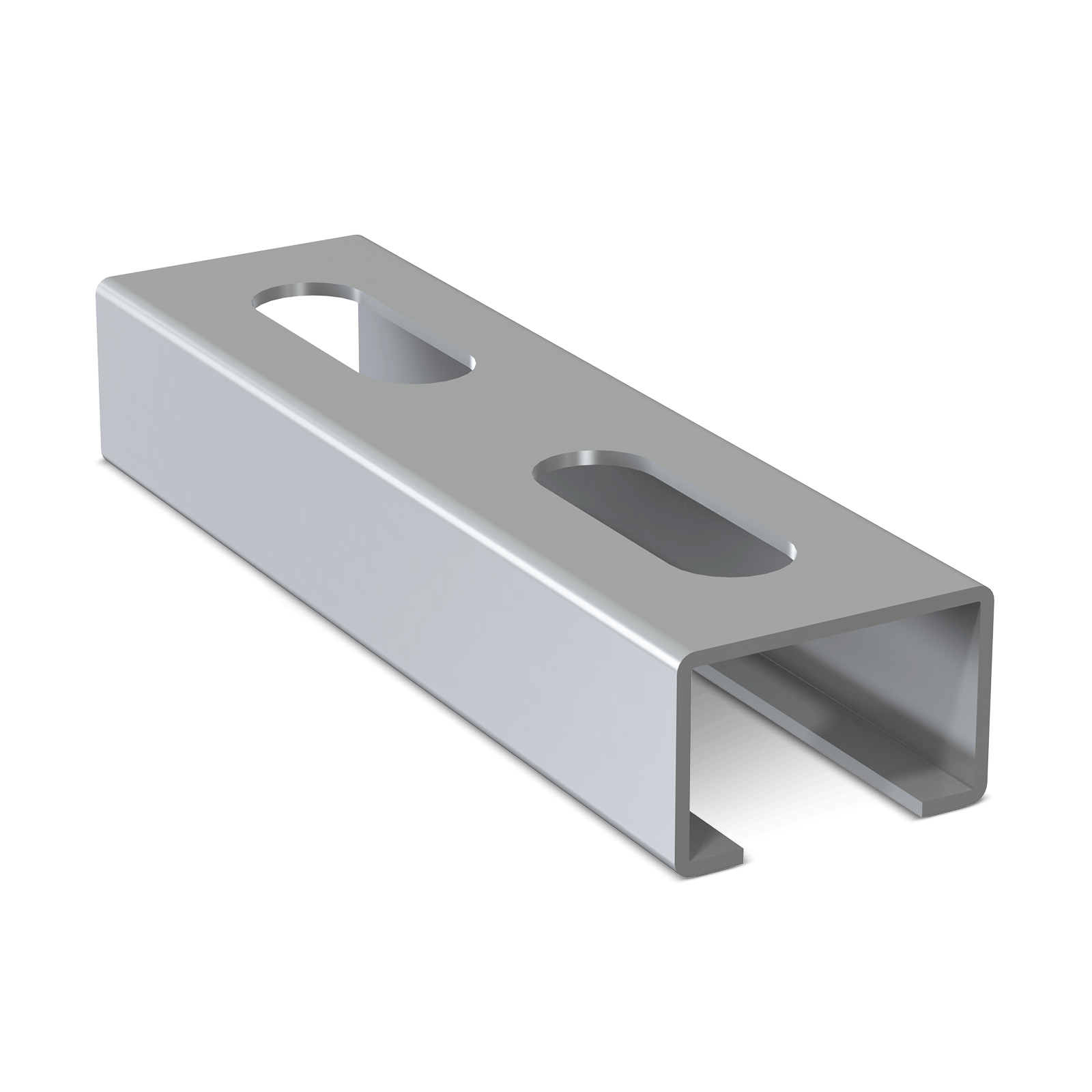

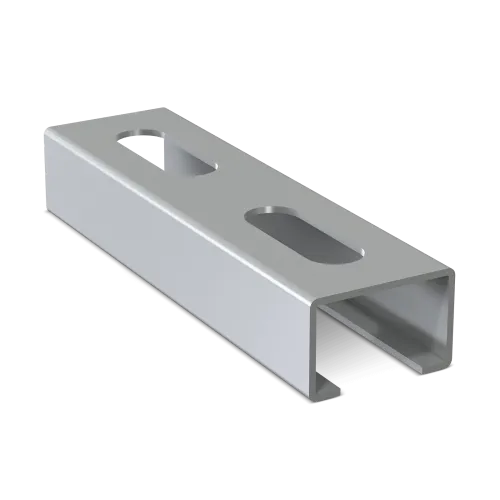

Profil montażowy NICZUK SZ-W1,25 28×18×1,25 mm – 2000 mm

NICZUK SZ-W1,25 to stalowy profil montażowy o przekroju 28×18 mm, grubości ścianki 1,25 mm i długości 2000 mm. Jest elementem systemu profili montażowych NICZUK przeznaczonego do wykonywania uporządkowanych i powtarzalnych układów zamocowań.

Kompaktowy przekrój 28×18 mm sprawia, że profil stanowi praktyczne rozwiązanie wszędzie tam, gdzie istotne jest połączenie funkcjonalności systemu montażowego z niewielkimi wymiarami elementu. Profil może być stosowany z kompatybilnymi akcesoriami systemu NICZUK.

Kompaktowy profil montażowy 28×18 mm

SZ-W1,25 wyróżnia się przekrojem 28×18 mm oraz grubością 1,25 mm. W porównaniu z większymi profilami systemowymi jest to rozwiązanie o bardziej kompaktowej geometrii, przeznaczone do odpowiednio dobranych układów montażowych.

Długość 2000 mm pozwala na przygotowanie elementu pod konkretną konstrukcję, a w razie potrzeby profil może zostać odpowiednio docięty podczas wykonywania montażu.

Perforacja i przygotowanie do montażu

Profil SZ-W1,25 został zaprojektowany jako element systemu umożliwiającego wykonywanie powtarzalnych połączeń montażowych. Powtarzalna perforacja ułatwia rozmieszczanie punktów mocowania i współpracę z elementami systemowymi.

Na profilu znajduje się również nacięta skala centymetrowa, która ułatwia odmierzanie oraz pozycjonowanie elementów podczas przygotowania konstrukcji.

Dokumentacja NICZUK klasyfikuje SZ-W1,25 jako jeden z profili systemu montażowego obejmującego również profile SZ-X, SZ-C, SZ-A, SZ-MG i SZ-MF.

Stalowy profil do systemowych układów zamocowań

SZ-W1,25 jest przeznaczony do wykorzystania jako element konstrukcyjny w systemowych układach zamocowań. Jego zastosowanie powinno być każdorazowo dobierane do wymaganej geometrii konstrukcji, sposobu podparcia oraz przewidywanych obciążeń.

NICZUK udostępnia dla profili montażowych tabele nośności obliczeniowej. Wartości zależą między innymi od rozpiętości oraz rodzaju obciążenia, dlatego przy projektowaniu konstrukcji należy korzystać z właściwej tabeli producenta zamiast przyjmować jedną wartość nośności dla całego profilu.

Dane techniczne

Wymiary profilu 28×18×1,25 mm są potwierdzone w oficjalnej dokumentacji technicznej NICZUK.

Zastosowanie

Profil montażowy NICZUK SZ-W1,25 może być wykorzystywany do wykonywania różnego rodzaju układów zamocowań, konstrukcji pomocniczych oraz elementów wsporczych, w których zastosowanie odpowiedniego profilu o kompaktowym przekroju jest uzasadnione projektem.

Przykładowe zastosowania obejmują:

• wykonywanie ram montażowych,

• konstrukcje pomocnicze,

• elementy wsporcze,

• montaż instalacji technicznych,

• wykonywanie indywidualnych układów zamocowań,

• konstrukcje wykorzystujące systemowe akcesoria NICZUK.

Dobór profilu do konkretnego zastosowania powinien uwzględniać przewidywane obciążenie, rozpiętość oraz sposób podparcia konstrukcji.

Nośność profilu SZ-W1,25

Producent udostępnia osobne tabele dotyczące nośności profili montażowych obciążonych jedną siłą skupioną oraz siłą równomiernie rozłożoną. Dla rozpiętości 2000 mm dokumentacja podaje dla SZ-W1,25 odpowiednio 0,04 kN w tabeli dla pojedynczej siły skupionej oraz 0,06 kN w tabeli dla obciążenia równomiernie rozłożonego. Są to wartości obliczeniowe odnoszące się do konkretnych warunków przyjętych w dokumentacji, a nie uniwersalna nośność każdego zastosowania profilu.

Przy projektowaniu rzeczywistej konstrukcji należy uwzględnić również sposób zamocowania profilu, rodzaj połączeń, punkty podparcia oraz charakter obciążenia.

Najważniejsze zalety

• Kompaktowy przekrój 28×18 mm.

• Grubość 1,25 mm.

• Długość 2000 mm.

• Powtarzalna perforacja ułatwiająca wykonywanie połączeń.

• Skala centymetrowa ułatwiająca pomiary i pozycjonowanie.

• Możliwość wykorzystania jako element systemu profili montażowych NICZUK.

• Dostępność danych dotyczących nośności obliczeniowej w dokumentacji producenta.

Podsumowanie

NICZUK SZ-W1,25 28×18×1,25 mm – 2000 mm to kompaktowy profil montażowy przeznaczony do wykonywania systemowych układów zamocowań i konstrukcji pomocniczych. Jego niewielki przekrój, powtarzalna perforacja oraz skala centymetrowa ułatwiają przygotowanie i montaż konstrukcji.

Dzięki dostępnej dokumentacji technicznej profil może być dobierany również z uwzględnieniem parametrów nośności odpowiednich dla konkretnej konfiguracji konstrukcji.

FAQ

Jaki przekrój ma profil NICZUK SZ-W1,25?
Profil ma przekrój 28×18 mm.

Jaka jest grubość profilu SZ-W1,25?
Grubość ścianki wynosi 1,25 mm.

Jaką długość ma wersja SZ-W1,25-2000?
Prezentowana wersja ma długość 2000 mm.

Czy profil posiada perforację?
Tak. SZ-W1,25 należy do systemu profili z powtarzalną perforacją ułatwiającą wykonywanie połączeń.

Czy profil ma skalę pomiarową?
Tak. Profil posiada naciętą skalę centymetrową.

Czy można podać jedną uniwersalną nośność profilu?
Nie. Nośność zależy od sposobu obciążenia, rozpiętości i warunków podparcia. NICZUK publikuje osobne tabele dla różnych przypadków obciążenia.

Jaki jest numer katalogowy SZ-W1,25-2000?
Dla tej wersji producent podaje numer katalogowy 80728181220, a oznaczenie do zamówienia SZW1,25L2000.
