Kotwa do płyt kanałowych NICZUK TTRB-M8 M8×50 mm ocynk – 20 szt.
towar niedostępny
dodaj do przechowalni
0
Opis

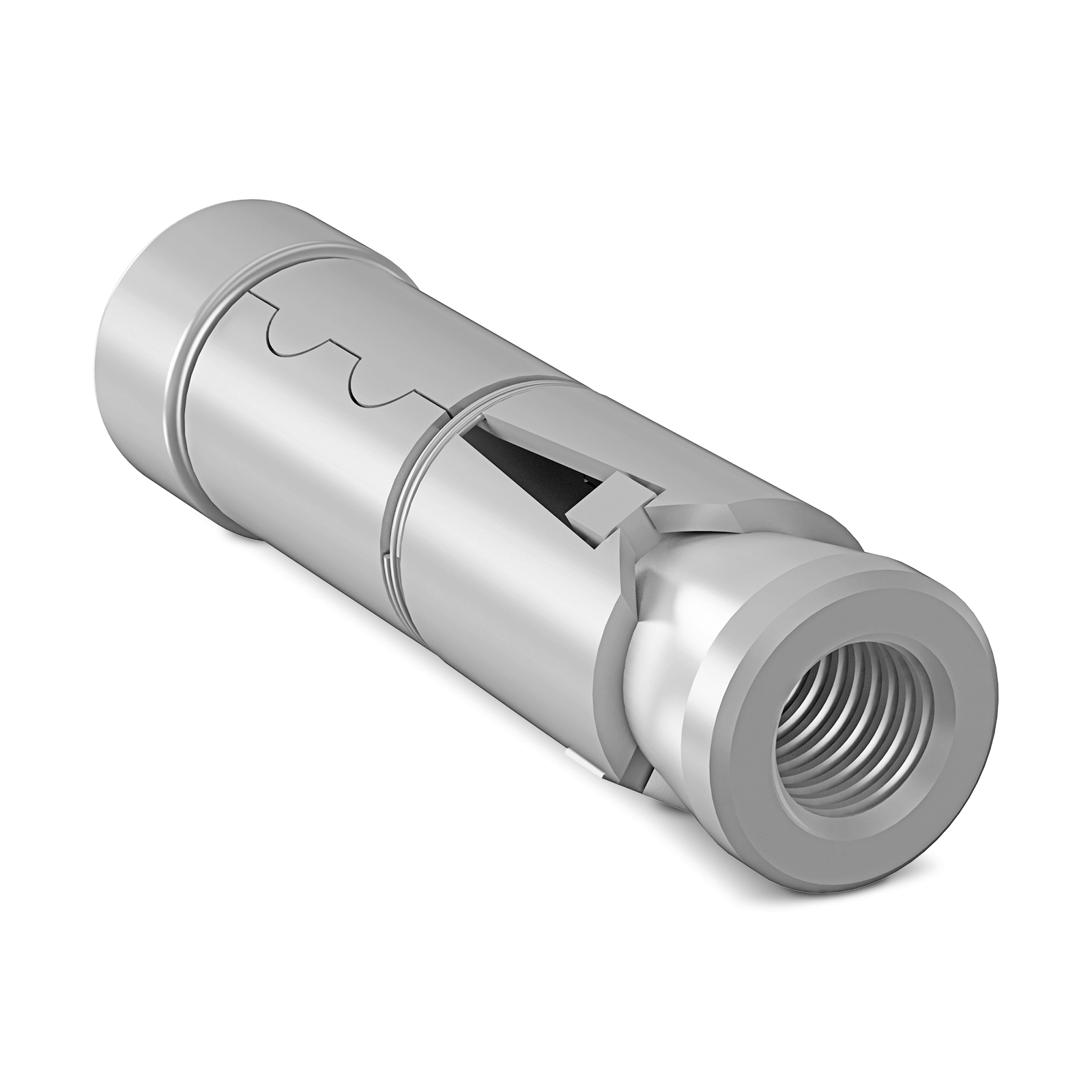

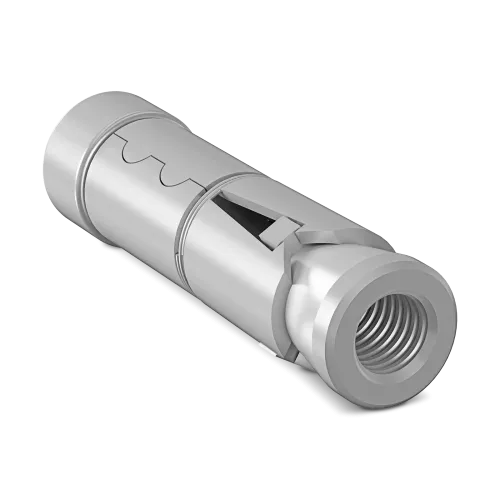

Kotwa do płyt kanałowych NICZUK TTRB-M8 M8×50 mm
NICZUK TTRB-M8 to kotwa przeznaczona do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. Wariant M8 o długości 50 mm został opracowany z myślą o mocowaniu w podłożach betonowych oraz płytach kanałowych.
Kotwa posiada ocynk galwaniczny i jest oferowana w pełnym opakowaniu producenta zawierającym 20 sztuk. Dzięki konstrukcji przeznaczonej do zamocowań w betonie TTRB-M8 stanowi praktyczne rozwiązanie do wykonywania powtarzalnych punktów mocowania w instalacjach i systemach montażowych.
Najważniejsze cechy
-
typ: kotwa TTRB,
-
gwint metryczny M8,
-
długość 50 mm,
-
średnica kotwy 14 mm,
-
ocynk galwaniczny,
-
masa jednostkowa: 0,020 kg,
-
pełne opakowanie producenta: 20 szt.,
-
przeznaczona do wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | NICZUK |
| Seria | TTRB |
| Model | TTRB-M8 |
| Typ | kotwa do płyt kanałowych |
| Gwint | M8 |
| Długość L | 50 mm |
| Średnica D | 14 mm |
| Powłoka | ocynk galwaniczny |
| Masa 1 szt. | 0,020 kg |
| Ilość w opakowaniu | 20 szt. |
| Oznaczenie do zamówienia | TTRB-M8 |
| Numer katalogowy | 81406008000 |
Dane wariantu TTRB-M8 są zgodne z aktualną kartą produktową NICZUK oraz aktualnym katalogiem producenta.
Zastosowanie
Kotwa TTRB-M8 jest przeznaczona do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.
Producent przewiduje zastosowanie kotew TTRB w:
-
betonie zwykłym niezarysowanym lub zarysowanym klasy C20/25–C50/60,
-
płytach kanałowych z betonu zwykłego klasy C40/50, ze ściankami o grubości nie mniejszej niż 30 mm.
Kotwa może być stosowana w systemach mocowań wymagających trwałego punktu zakotwienia w podłożu betonowym, przy zachowaniu parametrów montażowych określonych przez producenta.
Parametry montażowe
Dla wariantu TTRB-M8 producent określa następujące parametry montażu w podłożach pełnych:
| Parametr | Wartość |
|---|---|
| Średnica otworu | 14 mm |
| Minimalna grubość podłoża | 100 mm |
| Minimalna głębokość otworu | 55 mm |
| Efektywna głębokość zakotwienia | 40 mm |
| Moment dokręcenia | 14 Nm |
| Obliczeniowa nośność na wyrywanie | 2,60 kN |
Podane wartości dotyczą określonych przez producenta warunków montażowych i rodzaju podłoża. Nie należy traktować ich jako uniwersalnej nośności kotwy niezależnej od warunków wykonania zamocowania.
Ocynk galwaniczny
TTRB-M8 posiada ocynk galwaniczny, który zabezpiecza powierzchnię stalowego elementu przed korozją. Producent klasyfikuje ten wariant jako produkt z powłoką galwaniczną.
Dobór i montaż
Prawidłowe wykonanie zamocowania wymaga zachowania parametrów montażowych określonych dla konkretnego podłoża. W przypadku TTRB-M8 należy zwrócić szczególną uwagę na średnicę oraz głębokość wykonanego otworu, minimalną grubość podłoża, głębokość efektywnego zakotwienia i moment dokręcenia.
W przypadku płyt kanałowych należy dodatkowo uwzględnić ich konstrukcję oraz wymagania dotyczące minimalnej grubości ścianek.
FAQ – najczęściej zadawane pytania
Do czego służy kotwa NICZUK TTRB-M8?
TTRB-M8 służy do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. Jest przeznaczona m.in. do zastosowania w podłożach betonowych oraz płytach kanałowych.
Jaki gwint ma kotwa TTRB-M8?
Kotwa posiada gwint M8. Jej długość wynosi 50 mm.
Jaka jest średnica kotwy TTRB-M8?
Aktualna karta produktu NICZUK podaje średnicę 14 mm.
W jakim podłożu można stosować TTRB-M8?
Producent przewiduje zastosowanie w betonie zwykłym niezarysowanym lub zarysowanym klasy C20/25 do C50/60, a także w płytach kanałowych z betonu zwykłego klasy C40/50 o ściankach o grubości co najmniej 30 mm.
Jaki otwór należy wykonać pod kotwę TTRB-M8?
Dla TTRB-M8 producent określa średnicę otworu 14 mm oraz minimalną głębokość otworu 55 mm w podłożu pełnym.
Jaki jest moment dokręcenia kotwy TTRB-M8?
Zalecany przez producenta moment dokręcenia dla TTRB-M8 wynosi 14 Nm.
Ile kotew TTRB-M8 znajduje się w opakowaniu?
Kotwa jest oferowana w pełnym opakowaniu producenta zawierającym 20 sztuk.
Jaka jest masa jednej kotwy TTRB-M8?
Masa jednostkowa wynosi 0,020 kg, czyli około 20 g.
Czy TTRB-M8 jest ocynkowana?
Tak. Kotwa posiada ocynk galwaniczny.
Jaki jest numer katalogowy TTRB-M8?
Numer katalogowy kotwy to 81406008000, a oznaczenie do zamówienia TTRB-M8.
Informacje produktowe
Model: TTRB-M8
Typ: kotwa do płyt kanałowych
Gwint: M8
Długość: 50 mm
Średnica: 14 mm
Powłoka: ocynk galwaniczny
Oznaczenie zamówieniowe: TTRB-M8
Numer katalogowy: 81406008000
Opakowanie: 20 szt.
Masa jednostkowa: 0,020 kg
