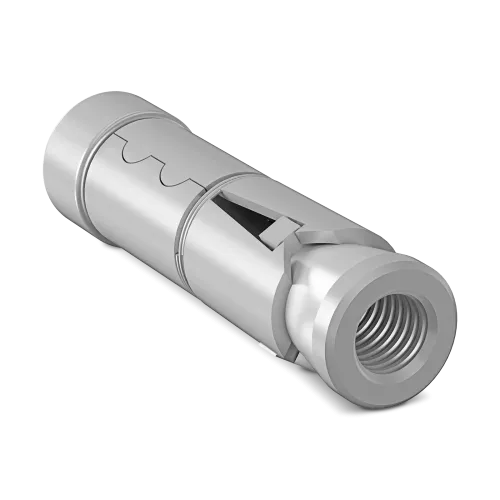

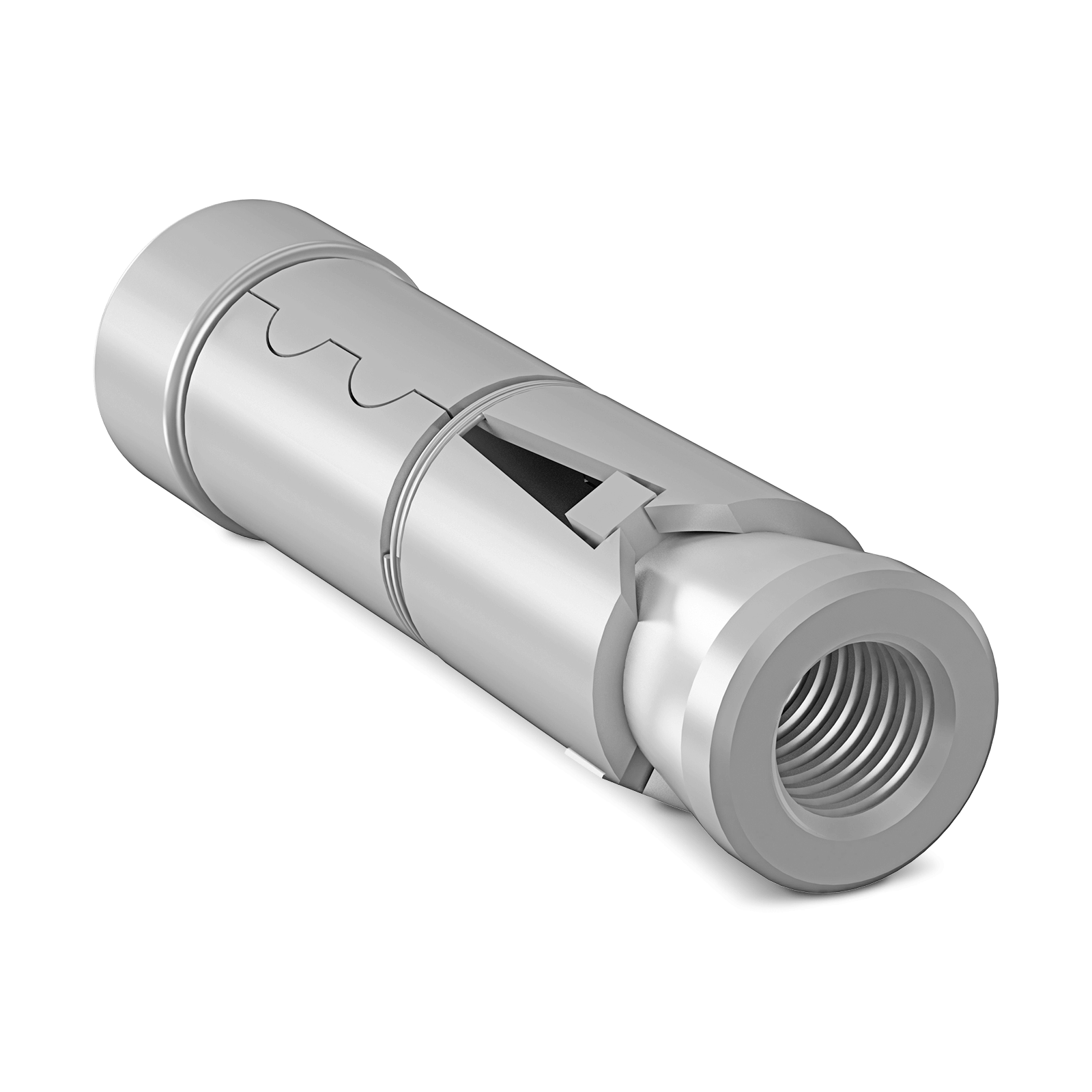

Kotwa do płyt kanałowych NICZUK TTRB-M12 M12×75 mm

NICZUK TTRB-M12 to kotwa przeznaczona do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. Wariant M12 o długości 75 mm został zaprojektowany do zastosowania w odpowiednio przygotowanych podłożach betonowych oraz płytach kanałowych.

Kotwa posiada ocynk galwaniczny i jest oferowana w pełnym opakowaniu producenta. W aktualnej karcie produktu NICZUK wariant TTRB-M12 występuje w opakowaniu 20 sztuk.

Najważniejsze cechy

• typ: kotwa TTRB,

• gwint metryczny M12,

• długość 75 mm,

• średnica kotwy 20 mm,

• ocynk galwaniczny,

• masa jednostkowa wg aktualnej karty: 0,08 kg,

• pełne opakowanie producenta: 20 szt.,

• przeznaczona do wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.

Dane techniczne

* Uwaga: aktualna karta produktu NICZUK podaje masę 0,08 kg i opakowanie 20 szt., podczas gdy aktualny katalog producenta prezentuje dla TTRB-M12 masę 0,060 kg i ilość 25 szt. Ze względu na tę rozbieżność do oferty internetowej rekomenduję przyjąć dane z aktualnej karty produktu i nie łączyć wartości z obu źródeł.

Zastosowanie

Kotwa TTRB-M12 służy do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. System TTRB jest przeznaczony do zastosowania w podłożach betonowych oraz płytach kanałowych, zgodnie z wymaganiami producenta dotyczącymi konkretnego podłoża i sposobu montażu.

Wariant M12×75 sprawdzi się w połączeniach wymagających większego rozmiaru gwintu oraz większej długości kotwy niż warianty TTRB-M8 i TTRB-M10.

Parametry montażowe

Dla TTRB-M12 producent określa parametry montażu w podłożu pełnym:

Dane te odnoszą się do określonych przez producenta warunków montażowych. Rzeczywista nośność zamocowania zależy m.in. od rodzaju i stanu podłoża, geometrii zamocowania oraz zachowania wymaganych odległości montażowych.

Zastosowanie w podłożach betonowych

Kotwy TTRB są przewidziane do zamocowań w betonie zwykłym, w tym w podłożach klasy C20/25–C50/60, a także w płytach kanałowych zgodnie z wymaganiami producenta. Przed wykonaniem zamocowania należy zweryfikować rodzaj podłoża i dobrać sposób montażu odpowiedni dla konkretnej konstrukcji.

Ocynk galwaniczny

TTRB-M12 posiada powłokę cynkową nanoszoną metodą galwaniczną. Jest to zabezpieczenie antykorozyjne wskazane przez producenta dla tego systemu kotew.

Dobór i montaż

Prawidłowe wykonanie zamocowania wymaga zachowania parametrów montażowych określonych dla kotwy i danego rodzaju podłoża. W przypadku TTRB-M12 należy zwrócić szczególną uwagę na:

• średnicę otworu 20 mm,

• minimalną głębokość otworu 85 mm,

• efektywną głębokość zakotwienia 60 mm,

• moment dokręcenia 46 Nm,

• właściwe przygotowanie podłoża,

• zachowanie wymaganych odległości od krawędzi i pomiędzy punktami mocowania.

FAQ – najczęściej zadawane pytania

Do czego służy kotwa NICZUK TTRB-M12?

TTRB-M12 służy do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.

Jaki gwint ma kotwa TTRB-M12?

Kotwa posiada gwint metryczny M12.

Jaka jest długość kotwy TTRB-M12?

Długość kotwy wynosi 75 mm.

Jaka jest średnica kotwy TTRB-M12?

Średnica kotwy wynosi 20 mm.

Jaki otwór należy wykonać pod TTRB-M12?

Dla TTRB-M12 producent podaje średnicę otworu 20 mm oraz minimalną głębokość otworu 85 mm w podłożu pełnym.

Jaki jest moment dokręcenia TTRB-M12?

Zalecany moment dokręcenia wynosi 46 Nm.

Czy TTRB-M12 można stosować w płytach kanałowych?

Tak. Seria TTRB jest przeznaczona również do zamocowań w płytach kanałowych, przy zachowaniu wymagań dotyczących podłoża i parametrów montażowych określonych przez producenta.

Czy kotwa TTRB-M12 jest ocynkowana?

Tak. Kotwa posiada ocynk galwaniczny.

Ile kotew TTRB-M12 znajduje się w opakowaniu?

Aktualna karta produktowa NICZUK podaje 20 sztuk w opakowaniu.

Jaka jest masa kotwy TTRB-M12?

Aktualna karta produktu podaje masę jednostkową 0,08 kg. W katalogu producenta występuje rozbieżność — podano 0,060 kg. Przy publikacji na stronie rekomenduję stosowanie wartości z aktualnej karty produktu.

Jaki jest numer katalogowy TTRB-M12?

Numer katalogowy kotwy to 81406012000, a oznaczenie do zamówienia TTRBM12.

Informacje produktowe

Model: TTRB-M12
Typ: kotwa do płyt kanałowych
Gwint: M12
Długość: 75 mm
Średnica: 20 mm
Powłoka: ocynk galwaniczny
Oznaczenie zamówieniowe: TTRBM12
Numer katalogowy: 81406012000
Opakowanie: 20 szt.*
Masa jednostkowa: 0,08 kg*

* Dane zgodne z aktualną kartą produktu NICZUK; aktualny katalog producenta podaje dla tego wariantu inne wartości masy i liczby sztuk w opakowaniu.
