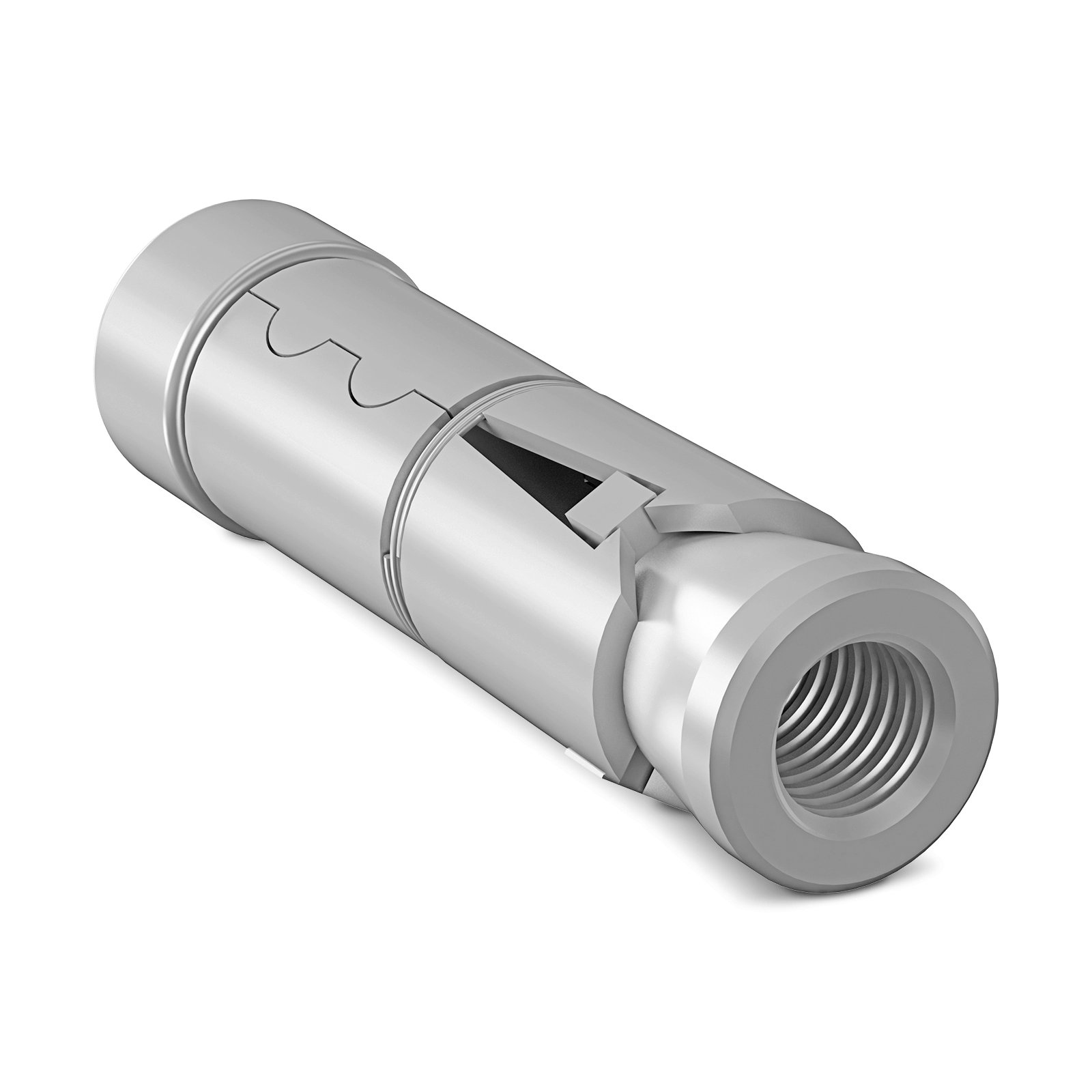

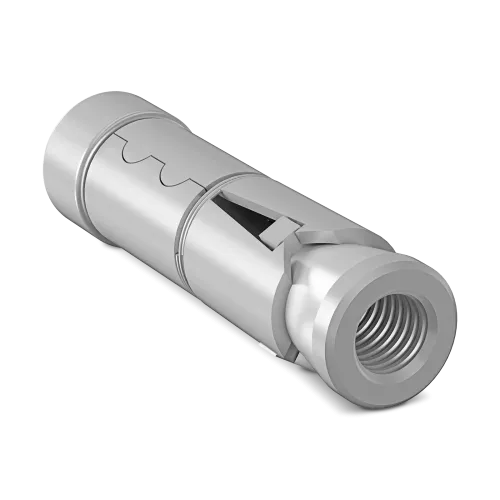

Kotwa do płyt kanałowych NICZUK TTRB-M10 M10×60 mm

NICZUK TTRB-M10 to kotwa przeznaczona do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. Wariant z gwintem M10 i długością 60 mm jest przeznaczony do zastosowania w odpowiednio przygotowanych podłożach betonowych oraz płytach kanałowych.

Kotwa posiada ocynk galwaniczny i jest oferowana w pełnym opakowaniu producenta zawierającym 20 sztuk. Konstrukcja systemu TTRB pozwala na wykonywanie powtarzalnych punktów mocowania przy zachowaniu parametrów montażowych określonych przez producenta.

Najważniejsze cechy

• typ: kotwa TTRB,

• gwint metryczny M10,

• długość 60 mm,

• średnica kotwy 16 mm,

• ocynk galwaniczny,

• masa jednostkowa: 0,040 kg,

• pełne opakowanie producenta: 20 szt.,

• przeznaczenie do wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.

Dane techniczne

Dane wymiarowe, masa, ilość w opakowaniu, oznaczenie zamówieniowe i numer katalogowy są zgodne z aktualną kartą produktu oraz katalogiem NICZUK.

Zastosowanie

Kotwa TTRB-M10 jest przeznaczona do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych.

Producent przewiduje zastosowanie systemu TTRB w:

• betonie zwykłym niezarysowanym lub zarysowanym klasy C20/25–C50/60,

• płytach kanałowych z betonu zwykłego klasy C40/50, o ściankach o grubości nie mniejszej niż 30 mm.

Dobór kotwy i sposób jej montażu należy zawsze dostosować do rodzaju podłoża oraz wymagań konkretnego zamocowania.

Parametry montażowe

Dla wariantu TTRB-M10 producent określa następujące parametry montażu w pełnym podłożu betonowym:

Wartości dotyczą warunków określonych przez producenta i nie powinny być traktowane jako uniwersalna nośność niezależna od rodzaju podłoża, geometrii zamocowania i warunków montażu.

Montaż w płytach kanałowych

System TTRB może być również stosowany w płytach kanałowych z betonu zwykłego klasy C40/50. Dla TTRB-M10 producent podaje w tym zastosowaniu otwór o średnicy 16 mm, minimalną grubość podłoża 30 mm, efektywną głębokość zakotwienia 30 mm oraz moment dokręcenia 27 Nm.

Przed wykonaniem zamocowania należy zweryfikować konstrukcję płyty i upewnić się, że punkt montażowy spełnia wymagania producenta.

Ocynk galwaniczny

Kotwa TTRB-M10 posiada powłokę cynkową nanoszoną metodą galwaniczną. Jest to zabezpieczenie antykorozyjne wskazane przez producenta dla tego wariantu.

FAQ – najczęściej zadawane pytania

Do czego służy kotwa NICZUK TTRB-M10?

TTRB-M10 służy do wykonywania wielopunktowych zamocowań niekonstrukcyjnych, statycznie obciążanych elementów budowlanych. Może być stosowana w odpowiednio przygotowanym betonie oraz płytach kanałowych.

Jaki gwint ma kotwa TTRB-M10?

Kotwa posiada gwint metryczny M10.

Jaka jest długość kotwy TTRB-M10?

Długość kotwy wynosi 60 mm.

Jaka jest średnica kotwy TTRB-M10?

Średnica kotwy wynosi 16 mm.

Jaki otwór należy wykonać pod TTRB-M10?

Dla montażu w pełnym podłożu betonowym producent podaje średnicę otworu 16 mm oraz minimalną głębokość otworu 65 mm.

Jaki jest moment dokręcenia TTRB-M10?

Zalecany moment dokręcenia wynosi 27 Nm.

Czy TTRB-M10 można stosować w płytach kanałowych?

Tak. System TTRB jest przeznaczony również do zastosowania w płytach kanałowych z betonu zwykłego klasy C40/50, przy zachowaniu wymagań dotyczących podłoża i montażu.

Czy kotwa TTRB-M10 jest ocynkowana?

Tak. Kotwa posiada ocynk galwaniczny.

Ile kotew TTRB-M10 znajduje się w opakowaniu?

Pełne opakowanie producenta zawiera 20 sztuk.

Jaka jest masa jednej kotwy TTRB-M10?

Masa jednostkowa wynosi 0,040 kg, czyli około 40 g.

Jaki jest numer katalogowy TTRB-M10?

Numer katalogowy kotwy to 81406010000, a oznaczenie do zamówienia TTRBM10.

Informacje produktowe

Model: TTRB-M10
Typ: kotwa do płyt kanałowych
Gwint: M10
Długość: 60 mm
Średnica: 16 mm
Powłoka: ocynk galwaniczny
Oznaczenie zamówieniowe: TTRBM10
Numer katalogowy: 81406010000
Opakowanie: 20 szt.
Masa jednostkowa: 0,040 kg
